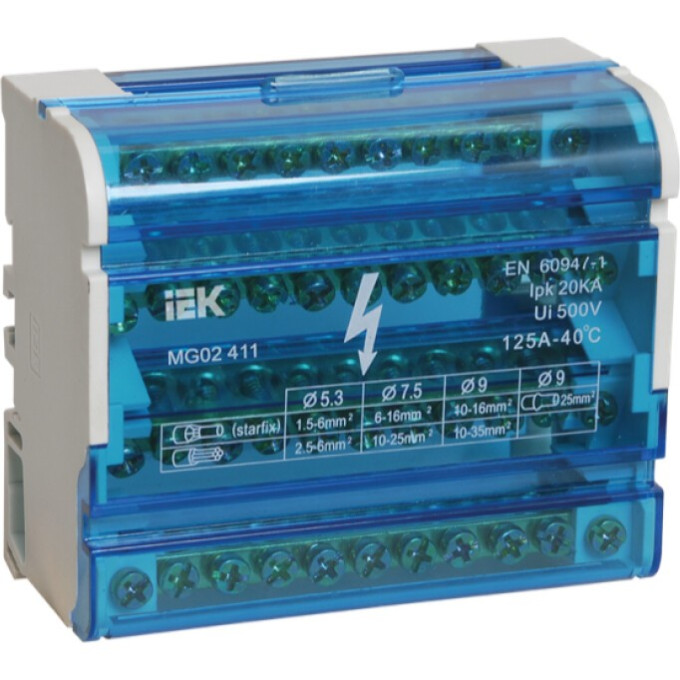

Когда в щите нужно разместить фазные и PEN-шины на ограниченном пространстве, помогает кросс-модуль IEK ШНК. Он объединяет четыре латунные шины в корпусе шириной 100 мм, что экономит место на DIN-рейке.
Характеристики
Количество шин — 4, назначение — L+PEN
Номинальный ток — 125 А, ударный ток — 20 кА
Напряжение — 400 В, Ui — 500 В
Число выводов — 15
Максимальное сечение проводника — 10/25 мм²
Винты крепления — М5
Степень защиты — IP20
Размеры корпуса: 100×87×50 мм
Температура эксплуатации: –25…+40 °C
Применение
Монтируется на DIN-рейку 35 мм или на панель. Используется в трёхфазных сетях 380–400 В для организации шин L и PEN. Подходит для этажных щитков, вводных устройств и распределительных сборок.
